Flutungsanlage Andelfingen

Die schweizweit erste Flutungsanlage im kantonalen Ausbildungszentrum in Andelfingen dient zur Simulation von unterschiedlichen Hochwassersituationen

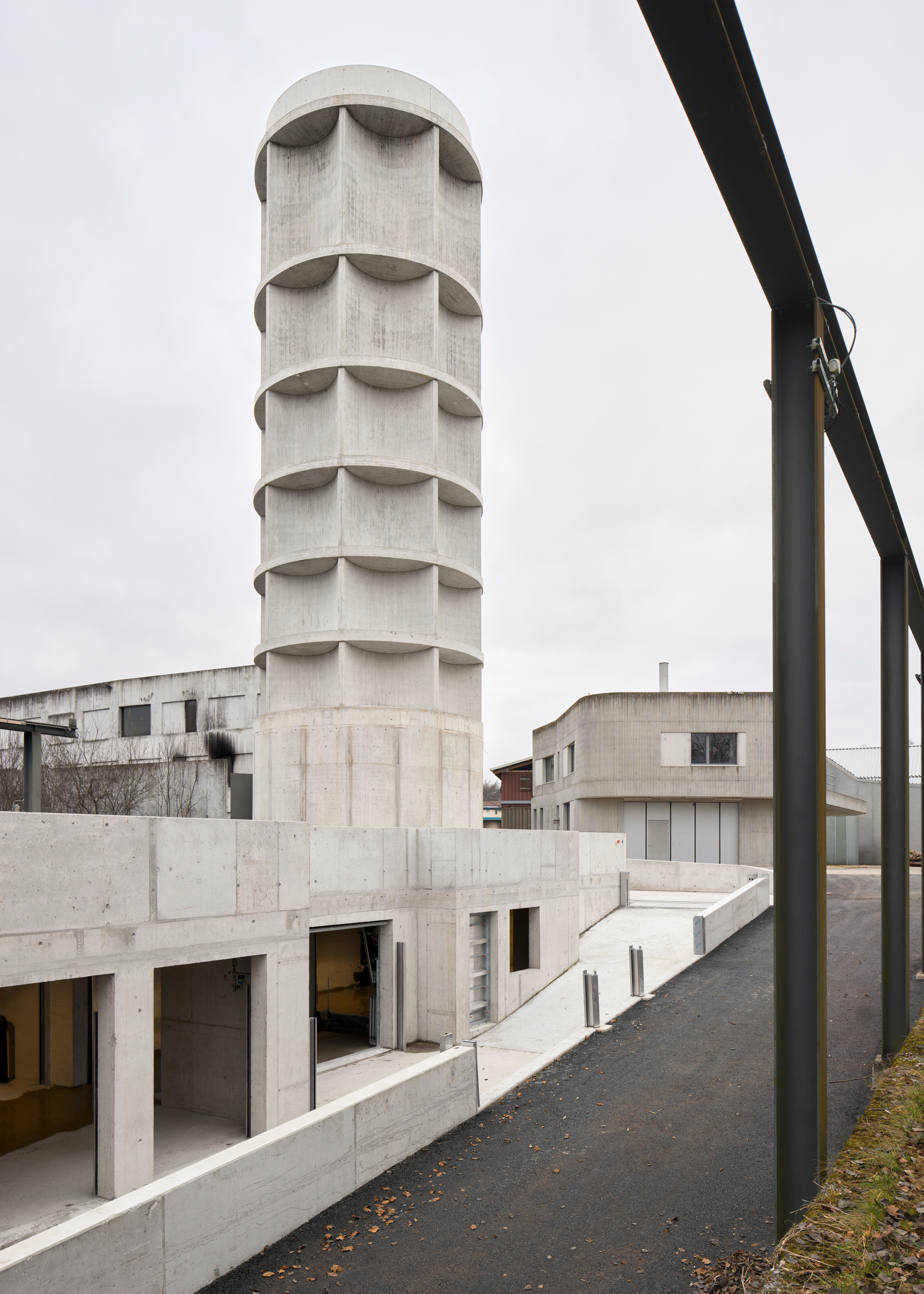

Die Anlage in Stahlbeton-Bauweise besteht aus einem 23 Meter hohen Wasserturm sowie den Flutungs- und Technikräumen. Der Wasserspeicher wird benötigt, um genügend Wasser für die Hochwasserszenarien bereitzustellen. Bei einer Stauhöhe von 17 Metern beträgt das Wasservolumen im Turm 350 Kubikmeter.

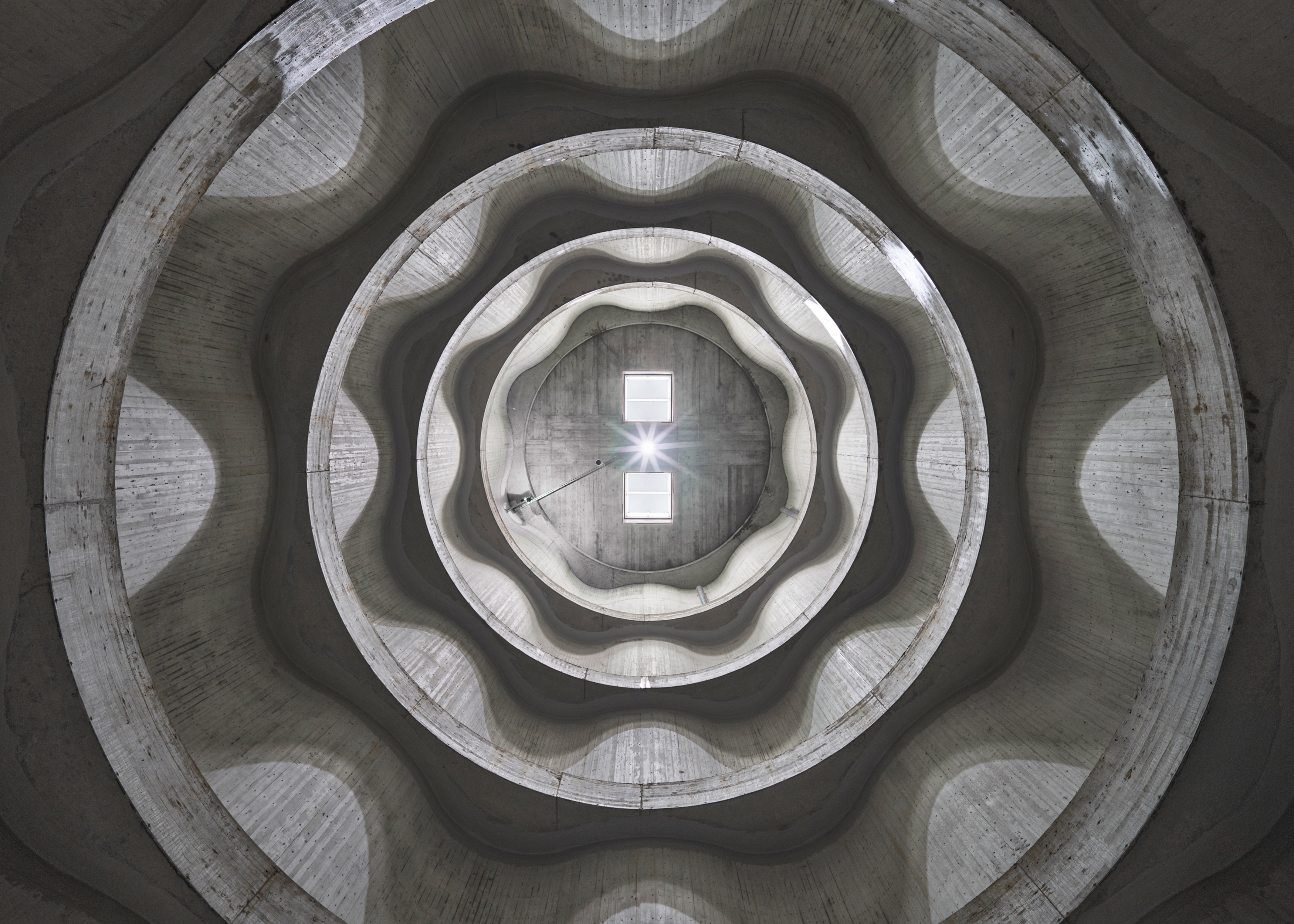

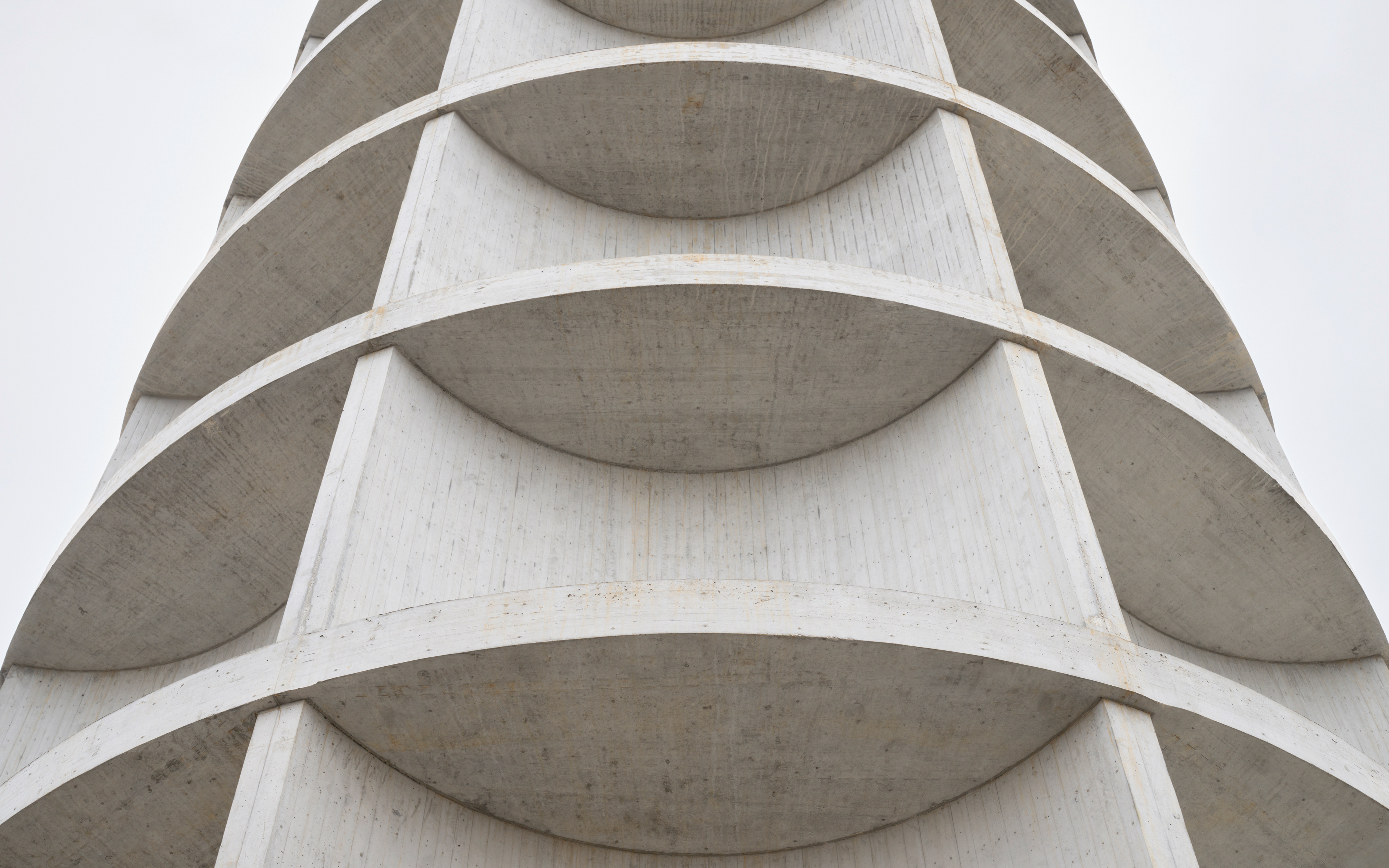

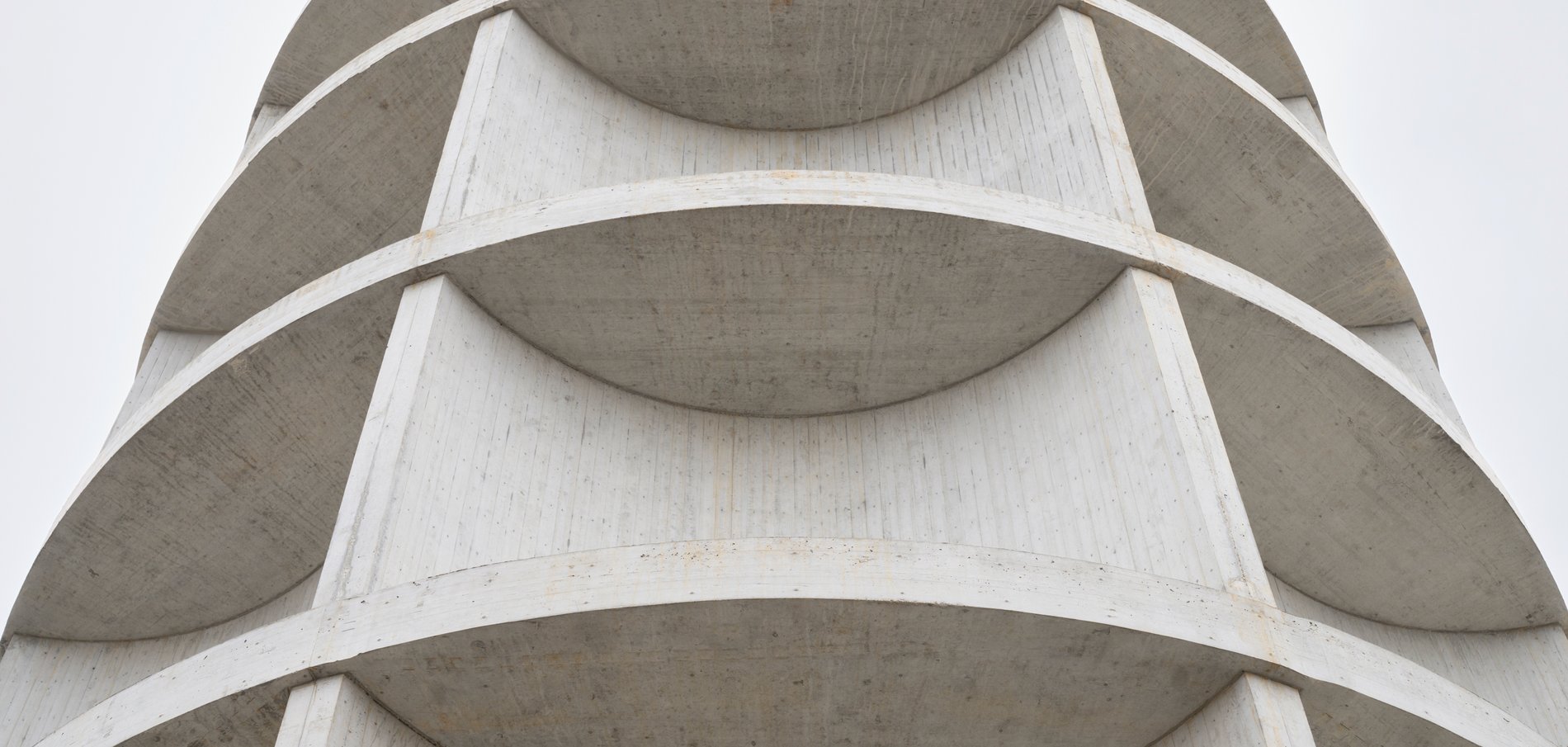

Um den enormen Kräften des Wasserdrucks standzuhalten sind die Seitenwände als einfach gekrümmte Druckschalen konzipiert, welche an dünnster Stelle lediglich 12 Zentimeter messen. Die Druckschalen geben ihre Kräfte an acht vertikal vorgespannte Lisenen ab. Die Horizontalkräfte der Lisenen wiederum werden mittels sechs horizontalen Zugringen kurzgeschlossen. Diese sind ebenfalls vorgespannt und dem zunehmenden Wasserdruck entsprechend nach unten in geringen Abständen angeordnet.

Das Wasser wird wiederverwendet und lediglich einmal jährlich ausgetauscht. In weniger als 12 Minuten vermag die Pumpenanlage das komplette Wasser vom Retentionsbecken zurück in den Turm zu pumpen.
